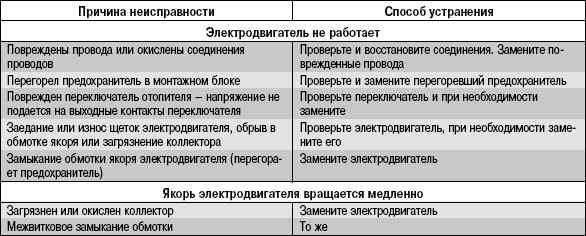

Автомобиль УАЗ 3163 (Патриот)Все автомобили » УАЗ 3163 (Патриот) . 10.13. Электродвигатель вентилятора системы отопления и вентиляции салона10.13.1 Электродвигатель вентилятора системы отопления и вентиляции салона Особенности конструкции Возможные неисправности электродвигателя вентилятора отопителя, их причины и способы устранения Снятие и установка электродвигателя вентилятора системы отопления и вентиляции салона Замена добавочного резистора электродвигателя вентилятора отопителя Замена электронасоса подачи охлаждающей жидкости в отопитель ... 10.13.2 Особенности конструкции Электродвигатель (мод. 36.3780) постоянного тока с возбуждением от постоянных магнитов. При включении в цепь питания электродвигателя дополнительного резистора вал якоря вращается с уменьшенной частотой. У дополнительного резистора две спирали, сопротивление первой спирали 0,23 Ом, второй – 0,82 Ом. При включении в цепь питания электродвигателя отопителя обеих спиралей дополнительного резистора я... 10.13.3 Возможные неисправности электродвигателя вентилятора отопителя, их причины и способы устранения
...10.13.4 Снятие и установка электродвигателя вентилятора системы отопления и вентиляции салона  Вам потребуются: ключ «на 10», дрель со сверлом по металлу диаметром 5 мм…
…и заклепочный пистолет с заклепками диаметром 4,8 мм.
1. Снимите воздухозаборник (см. «Снятие и установка воздухозаборника отопителя»).
2. Выверните три болта и извлеките электродвигатель отопителя в сборе.
3. Поддев отверткой, извлеките фиксатор и снимите крыльчатку.
4. В...10.13.5 Замена добавочного резистора электродвигателя вентилятора отопителя  Вам потребуется отвертка с плоским лезвием.
1. Снимите дополнительную багажную полку (см. «Снятие и установка дополнительной багажной полки»).
2. Снимите колодку проводов с клемм резистора.
3. Выверните винт…
4. …и снимите добавочный резистор.
5. Установите новый добавочный резистор в порядке, обратном снятию.
...10.13.6 Замена электронасоса подачи охлаждающей жидкости в отопитель  Вам потребуются: ключи «на 8», «на 13», отвертка с плоским лезвием.
1. Частично слейте охлаждающую жидкость.
2. Разъедините колодки жгута проводов электронасоса.
3. Ослабьте затяжку хомутов…
4. …и снимите шланги с патрубков.
5. Извлеките диагностическую колодку из кронштейна…
6. …отв...
|
