Автомобиль УАЗ 3163 (Патриот)Все автомобили » УАЗ 3163 (Патриот) . 10.5. Стартер10.5.1 Стартер Особенности конструкции Возможные неисправности стартера, их причины и способы устранения Снятие, ремонт и установка стартера ... 10.5.2 Особенности конструкции  На автомобили UAZ Patriot устанавливают стартеры Iskra или Bosch. Они представляют собой электродвигатели постоянного тока с электромагнитным возбуждением, со встроенными планетарными редукторами и муфтами свободного хода роликового типа.

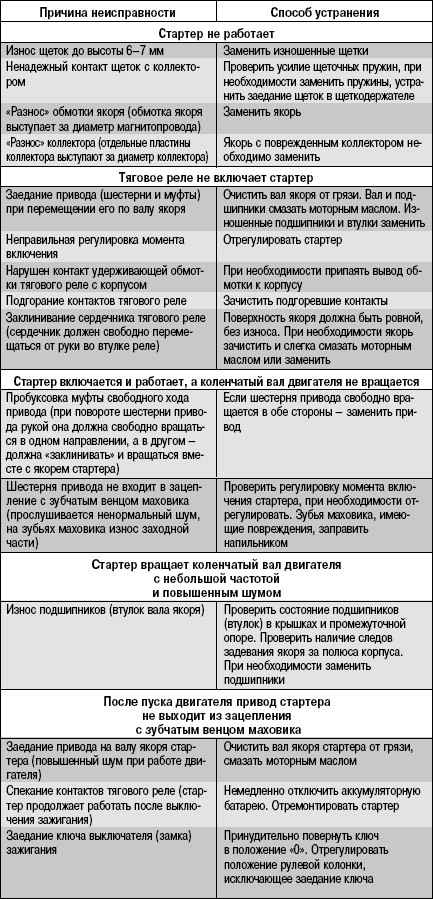

Рис. 10.4. Стартер AZE 2517 производства Iskra: 1 – крышка со стороны привода; 2 – привод стартера; 3 – рычаг привода; 4 – редукционная передача...10.5.3 Возможные неисправности стартера, их причины и способы устранения
...10.5.4 Снятие, ремонт и установка стартера  Вам потребуются: отвертки с плоским и крестообразным лезвиями, ключи «на 8», «на 13», «на 14», съемник стопорных колец.
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
2. Оттяните резиновый чехол…
3. …отверните гайку клеммы провода питания тягового реле…
4. …и снимите клемму со шпильки.
5. Отверните гайк...
|
