Автомобиль УАЗ 3163 (Патриот)Все автомобили » УАЗ 3163 (Патриот) . 10.3.4 Замена предохранителей и реле в дополнительном монтажном блоке10.3.3. Замена предохранителей и реле в дополнительном монтажном блоке

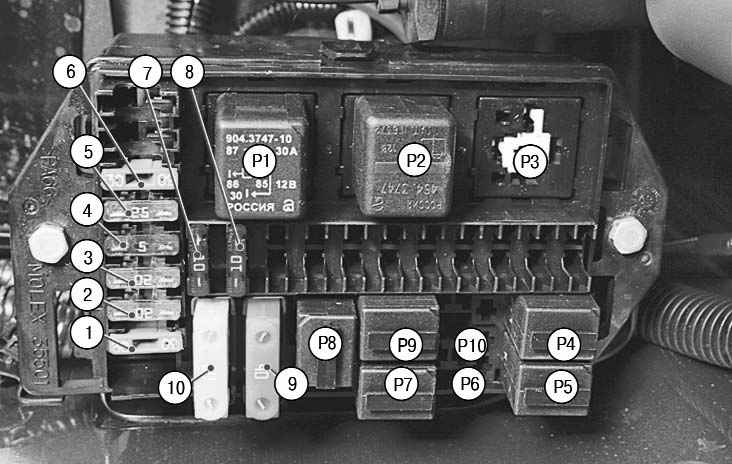

Кроме того, часть реле и предохранителей расположена в дополнительном монтажном блоке (рис. 10.2), установленном в моторном отсеке автомобиля (табл. 10.5 и 10.6). Для замены штыревых предохранителей пользуйтесь специальным пинцетом. 1. Откройте капот.
4. Специальным пинцетом для предохранителей или вручную извлеките предохранитель из контактного разъема.
5. Установите в контактный разъем предохранитель того же номинала, что и снятый.
6. Аналогичным образом извлеките реле.
7. Установите реле того же типа, что и снятое.
Таблица 10.5 Назначение реле, расположенных в монтажном блоке моторного отсека
*Устанавливают на часть автомобилей
в зависимости от комплектации.

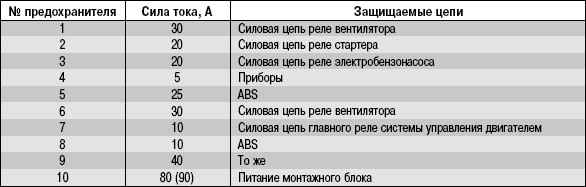

Таблица 10.6 Цепи, защищаемые плавкими предохранителями
|
